大家可能不熟悉繼電器，它是電力設備的一種，在自動控制電路中常常被使用，能夠以較小的電流控制大電流的導通和切斷，從而起到自動控制的作用。下面，我們先來看下繼電器的接電圖，了解下它的工作原理。

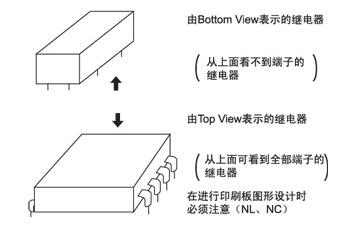

從上圖可以看出，繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。接通電源后，會產生電磁效應，電磁力就會吸引銜鐵，讓它接觸到鐵芯，帶動銜鐵的常閉觸電與常開觸點吸合，在電流切斷后，電磁的吸力也就沒有了，銜鐵就又返回到原來的位置，將電路切斷。

一般繼電器工作原理和特性是：繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

作為控制元件，概括起來，繼電器有如下幾種作用：

繼電器的作用主要有放大，用一個很微小的電流，就可以控制很大功率的電路，還能擴大控制范圍，在信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電 路，達到自動開關的目的。

除了上述功能之外，繼電器的作用還有很多，它可以與其他電器一起組成程序控制線路，實現自動化運行，在此同時，它還將信號綜合起來，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

目前市面上普遍使用的是電磁繼電器居多，所以我重點講講這個。

電磁繼電器工作原理和特性 電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。

電磁式繼電器是應用得最早、最多的一種型式。其結構及工作原理與接觸器大體相同。 由電磁系統、觸點系統和釋放彈簧等組成，電磁式繼電器原理如圖l所示。由于繼電器用于控制電路，流過觸點的電流比較小(一般5A以下)，故不需要滅弧裝置。

按電磁鐵線圈匝數的多少可分為電壓繼電器和電流繼電器；若線圈匝數多、阻抗大，可直接跨接在電源上，則稱為電壓繼電器；若線圈匝數少，阻抗小，線圈可以和負載（例如電動機的某一相）串聯起來，則稱為電流繼電器。

光提繼電器也許您會感到有些陌生，其實它在電路里的開關作用，或者更廣義地說是“控制”作用，卻是經常見到的。例如，每當汽車轉彎的時候，它頭上的一只“眼睛”——指示燈就忽閃忽閃地亮著，這就是繼電器在起作用。無軌電車頭上的控制箱里，總是噼里啪啦地響著，那是許多繼電器在繁忙地工作，控制著電車的快慢和啟停。您拿起電話機撥上一個號碼，很快就和您要通話的對方接通了。這是誰的作用呢？還是繼電器，就拿我們經常使用的日光燈來說吧，那里的啟動器其實就是一只繼電器。

其實生活在繼電器無處不在。細心的您是否留意過商場、超市的自動扶梯，大多數自動扶梯都有這樣的情況：如果上面有人時運行速度較快，如果上面沒有人時運行比較緩慢，這背后就是繼電器的功勞。生活中一些常見的用電器上也都有繼電器的身影，比如電話、揚聲器、冰箱、空調等等。

以上例子將繼電器的重要性凸顯無疑，那怎么選購好的繼電器呢？

1、選擇電磁式繼電器線圈的額定工作電流：用晶體管或集成電路驅動的直流電磁繼電器，其線圈額定工作電流(一般為吸合電流的2倍)應在驅動電路的輸出電流范圍之內。

2、選擇電磁式繼電器接點類型及接點負荷：同一種型號的繼電器通常有多種接點的形式可供選用(電磁繼電器有：單組接點、雙組接點、多組接點及常開式接點、常閉式接點等)，應選用適合應用電路的接點類型。

3、選擇電磁式繼電器線圈電源電壓：選用電磁式繼電器時，首先應選擇繼電器線圈電源電壓是交流還是直流。繼電器的額定工作電壓一般應小于或等于其控制電路的工作電壓。

4、選擇電磁式繼電器合適的體積：繼電器體積的大小通常與繼電器接點負荷的大小有關，選用多大體積的繼電器，還應根據應用電路的要求而定。
